TJ1-型高频振动隔振垫，采用耐油橡胶硫化成形，本系列由四种不同橡胶硬度组成（TJ1-1，TJ1-2，TJ1-3，TJ1-4）四种不同荷载等级的型号。它是根据橡胶动力特性研制成功的隔振通用元件，采用凹陷半球形壳体与圆柱形的凸台相结合组成凸台壳体板块结构形式， 有近似等频的特性。结构受力性能优越，稳定性好，可采用串连迭合安装，省去了其他橡胶隔振垫使用时中间加钢板的麻烦，且能得到较佳的隔振效果，安装极为方便，适应范围广，用于多种机械振动的积极隔振和消极隔振，对机械高频振动及冲击振动隔离和降低房屋结构固体传声效果显著。

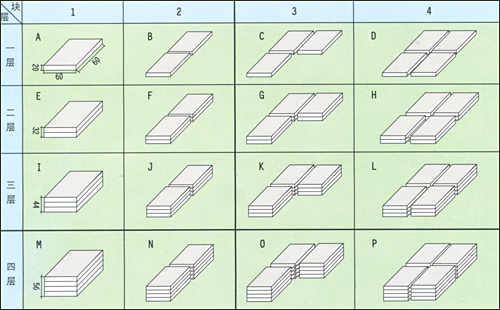

为了使用及安装方便，设计成60×60×20的正方形块体，由四个或十六个块体组成一组，如若单块使用，可在连接缝处切开，使用组合灵活。使用时有16种组合形式A—P式（见下表）。
工作温度-5～50℃，阻尼比D=0.098，使用时应使频率比λ=f/fo>2为宜,对冲击性振动可不验算频率比。 f—扰频率 f=n/60(Hz) fo—隔振垫固有频率
n—设备转速（转/分），楼上下隔声量的插入损失在31.5Hz～8KHz，频带范围内可达8～15dB
| 性 能 表 |
|
型号 |
60×60每块单层额定荷载 |
固 有 频 率 Hz |
|
N |
Kg |
一层 |
二层 |
三层 |
四层 |
|
TJ1-1 |
196-687 |
20-70 |
14 |
12.5 |
11 |
10 |
|
TJ1-2 |
245-785 |
25-80 |
14.5 |
13 |
12 |
10.5 |
|
TJ1-3 |
294-883 |
30-90 |
17 |
15 |
13.5 |
12 |
|
TJ1-4 |
343-981 |
35-100 |
20 |
17.5 |
15 |
13 | | |
|
|
|
