湖州弹力减振器厂

　说明　
　　预应力阻尼弹簧隔振器它是在研究总结国内外弹簧隔振器的基础上吸收其优点，克服其缺点而设计的新颖隔振器。它具有钢弹簧隔振器的低频率和橡胶隔振器的大阻尼的双重优点，并能消除钢弹簧所特有的共振时振幅激增现象。在阻尼制作上采用特殊的工艺与材料，使阻尼性能稳定，使用寿命延长，性能优越，结构简单，安装方便。对固体传声的隔离有明显的效果，是一种多功能通用性的隔振器。能满足较多的机械振动工程的隔振要求。
本产品90年2月28日被批准为发明专利产品，专利号：4989。
工作环境温度：-40℃～100℃
阻尼比：0.08
荷载范围：80～49840（N）牛顿
固有频率范围：1.9～5.5Hz

　外形图　

　尺寸与性能表　

型号	尺寸（mm）				额定荷载（N）		刚度N/mm		TJ5A型M
型号	H	D1	D2	D3	预压P1	最大P2	竖向Kz	径向Kr	TJ5A型M
TJ5-1	64	70	38	9	80	177	11.5	8	6
TJ5-2	73	78	38	12	147	294	15.3	12	6
TJ5-3	91	84	44	12	235	471	21.6	13	8
TJ5-4	104	90	44	13	314	628	28.4	17
TJ5-5	123	103	50	15	530	1060	34.3	25
TJ5-6	123	108	50	15	687	1374	44.6	26
TJ5-7	131	222	76	20	1060	2120	68.6	49	10
TJ5-8	131	222	76	20	1590	3180	103.0	74
TJ5-9	131	222	76	20	2120	4240	137.2	99
TJ5-10	131	222	76	20	2748	5496	178.4	102
TJ5-11	152	126	64	20	1040	2080	48.0	31
TJ5-12	152	126	64	20	1246	2492	57.6	32
TJ5-13	164	268	90	24	2080	4160	96.0	62	12
TJ5-14	164	268	90	24	3120	6240	144.0	94
TJ5-15	164	268	90	24	4160	8320	192.0	125
TJ5-16	164	268	90	24	4984	9968	230.0	129
TJ5-17	194	142	76	20	1510	3020	59.8	36	10
TJ5-18	194	142	76	20	1765	3530	69.8	37	10
TJ5-19	204	304	106	26	3020	6040	119.6	72	12
TJ5-20	204	304	106	26	4530	9060	179.4	108
TJ5-21	204	304	106	26	6040	12080	239.2	144
TJ5-22	204	304	106	26	7060	14120	279.4	149
TJ5-23	272	342	140	32	9680	19365	300.0	108	16
TJ5-24	272	342	140	32	12910	25820	400.0	144
TJ5-25	272	342	140	32	18840	37640	585.0	162
TJ5-26	273	388	200	32	24920	49840	778.0	330

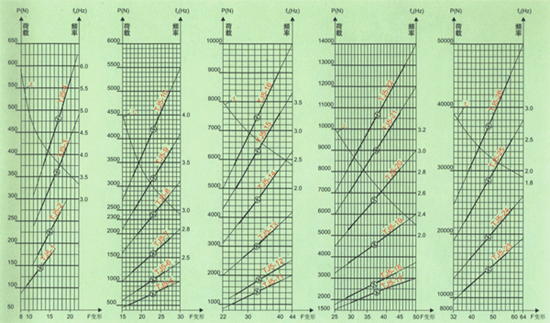

　特性曲线　

TJ5-1-4 　　　　J5-5-10 　　　　　TJ5-11-16 　　　　　TJ5-17-22　　　　TJ5-23-26

fo-固有频率(Hz)　　P-荷载(KN)　　1Kg=9.8N　　N-牛顿　　F-变形(mm)
--最佳荷载点是考虑在隔振计算时荷载计算的不准确，为了在使用时有一定的安全度希望选用隔振器时选择最佳荷载点附近。
